 Big block 454 LS5

Voir le sujet précédent Voir le sujet suivant Aller en bas
Aller à la page : Précédent  1, 2, 3, 4, 5, 6, 7, 8  Suivant
AuteurMessage
Bitos

avatar

Messages : 235
Date d'inscription : 26/01/2013
Age : 35
Localisation : Ste-Marie-du-Mont

MessageSujet: Re: Big block 454 LS5   Dim Avr 28, 2013 9:09 pm

Ah ok! Bon ben je vais faire ça. Tu en as en stock à toute hasard des joint de queue?
Revenir en haut Aller en bas
Bitos

avatar

Messages : 235
Date d'inscription : 26/01/2013
Age : 35
Localisation : Ste-Marie-du-Mont

MessageSujet: Re: Big block 454 LS5   Dim Avr 28, 2013 9:12 pm

Et les guides, je dois les recouper à raz de la culasse?
Revenir en haut Aller en bas
lindien
Admin
avatar

Messages : 2930
Date d'inscription : 25/12/2011
Age : 55
Localisation : ile de france

MessageSujet: Re: Big block 454 LS5   Dim Avr 28, 2013 9:18 pm

Non , il faut retailler le haut de tes guides avec un outil special .......... et il faut connaitre le diametre des queues de soupapes ...

.......... voici l'extrait d'un post sur une culasse de ford .... mais c'est le meme boulot .............



les outils et les joints que j'attendais sont enfin arrivés ........... je vais pouvoir avancer un peu sur la culasse ...........

.... Je n'est commandé que les arbres de cutter pour pouvoir faire plusieurs type de culasses ......... l'outils est interchangeable (gain de prix) .....






........ Une fois l'arbre changé je peut usiner le haut des guides ..........





.... surtout bien nettoyer tous les conduits et guides , soufflette , pinceau , goupillon ........... (plutot deux fois qu'une) ........





.... maintenant je peut equiper les guides de soupapes avec ses nouveaux joints , quand meme plus performants que ceux d'origine .............












_________________
BOOSTER LA VIE ....... ....
Revenir en haut Aller en bas
http://www.prestage.fr
Bitos

avatar

Messages : 235
Date d'inscription : 26/01/2013
Age : 35
Localisation : Ste-Marie-du-Mont

MessageSujet: Re: Big block 454 LS5   Dim Avr 28, 2013 9:27 pm

Ok!
Merci l'indien!
Où puis-je commander l'outil?
Revenir en haut Aller en bas
lindien
Admin
avatar

Messages : 2930
Date d'inscription : 25/12/2011
Age : 55
Localisation : ile de france

MessageSujet: Re: Big block 454 LS5   Dim Avr 28, 2013 9:30 pm

J'ais acheté les miens chez summit ........

_________________
BOOSTER LA VIE ....... ....
Revenir en haut Aller en bas
http://www.prestage.fr
Bitos

avatar

Messages : 235
Date d'inscription : 26/01/2013
Age : 35
Localisation : Ste-Marie-du-Mont

MessageSujet: Re: Big block 454 LS5   Dim Avr 28, 2013 9:40 pm

Ok ça marche, je te tiens au jus.
A+ Delphin
Revenir en haut Aller en bas
Bitos

avatar

Messages : 235
Date d'inscription : 26/01/2013
Age : 35
Localisation : Ste-Marie-du-Mont

MessageSujet: Re: Big block 454 LS5   Lun Avr 29, 2013 7:32 pm

J'ai regardé sur le net et je suis un peu perdu.
Je ne sais pas quel outils prendre et encore moins les joints. Le diamètres de mes tiges de soupapes mesurent 9.50mm soit 3/8ème.
Revenir en haut Aller en bas
lindien
Admin
avatar

Messages : 2930
Date d'inscription : 25/12/2011
Age : 55
Localisation : ile de france

MessageSujet: Re: Big block 454 LS5   Lun Avr 29, 2013 7:48 pm

voici ton outil ............



Summit Racing Part Number : HRS-92045

Valve Guide Diameter (in) : 0.531 in.
Valve Guide Cutting Tool Material : Steel
Valve Guide Cutting Tool Tip Material : Carbide
Arbor Included : Yes
Arbor Pilot Diameter (in) : 3/8

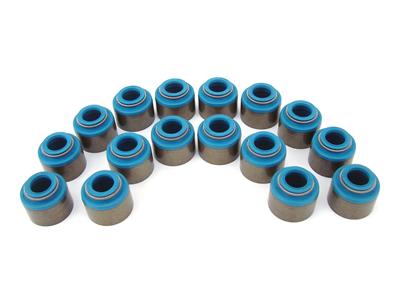

voici tes joints ......... il t'en faudra 2 jeux ........



Summit Racing Part Number : CCA-522-8

UPC:036584151845
Valve Stem Diameter : 0.375 in.
Valve Stem Seal Type : Positive stop
Valve Stem Seal Material : Viton®
Valve Guide Diameter (in) : 0.530 in.
Valve Stem Seal Outside Diameter (in) : 0.530 in.

_________________
BOOSTER LA VIE ....... ....
Revenir en haut Aller en bas
http://www.prestage.fr
Bitos

avatar

Messages : 235
Date d'inscription : 26/01/2013
Age : 35
Localisation : Ste-Marie-du-Mont

MessageSujet: Re: Big block 454 LS5   Lun Avr 29, 2013 7:51 pm

Tu es au TOP l'indien!!!!!Very Happy:D:D
Revenir en haut Aller en bas
Bitos

avatar

Messages : 235
Date d'inscription : 26/01/2013
Age : 35
Localisation : Ste-Marie-du-Mont

MessageSujet: Re: Big block 454 LS5   Mar Avr 30, 2013 8:09 am

Je vais commander les joints aujourd'hui. Les pièces qui sont en dessous des ressorts (1 lamelle d'un côté et une plus grosse de 5mm de l'autre) sont t'ils à remplacer systématiquement?
Elles sont en bonne état et possèdent une emprunte pour recevoir le 3ème ressort.
Revenir en haut Aller en bas
lindien
Admin
avatar

Messages : 2930
Date d'inscription : 25/12/2011
Age : 55
Localisation : ile de france

MessageSujet: Re: Big block 454 LS5   Mar Avr 30, 2013 10:23 am

Tu me parle de quoi ...... Des pieces qui ressemble a des grosses rondelles ???

_________________
BOOSTER LA VIE ....... ....
Revenir en haut Aller en bas
http://www.prestage.fr
Bitos

avatar

Messages : 235
Date d'inscription : 26/01/2013
Age : 35
Localisation : Ste-Marie-du-Mont

MessageSujet: Re: Big block 454 LS5   Mar Avr 30, 2013 12:20 pm

Oui à des grosses rondelles.
Revenir en haut Aller en bas
lindien
Admin
avatar

Messages : 2930
Date d'inscription : 25/12/2011
Age : 55
Localisation : ile de france

MessageSujet: Re: Big block 454 LS5   Mar Avr 30, 2013 12:44 pm

Ces pieces s'apelle des "shims" ce sont des rondelles de differentes epaisseur pour equilibrer la hauteur de tes ressorts de soupapes ....... Ils ne se montent pas n'importe comment ..... Ils faut mesurer que tous tes ressorts finissent a la meme hauteur avant de monter tes retenairs ......

_________________
BOOSTER LA VIE ....... ....


Dernière édition par lindien le Mar Avr 30, 2013 4:45 pm, édité 1 fois
Revenir en haut Aller en bas
http://www.prestage.fr
Bitos

avatar

Messages : 235
Date d'inscription : 26/01/2013
Age : 35
Localisation : Ste-Marie-du-Mont

MessageSujet: Re: Big block 454 LS5   Mar Avr 30, 2013 4:16 pm

Voilà une photo mais au final, je dois les remplacer.

Revenir en haut Aller en bas
Bitos

avatar

Messages : 235
Date d'inscription : 26/01/2013
Age : 35
Localisation : Ste-Marie-du-Mont

MessageSujet: Re: Big block 454 LS5   Mar Avr 30, 2013 4:25 pm

J'ai mesurer une fois monter et je suis a peu près à la même hauteur ( à 5/10ème prêt).
Revenir en haut Aller en bas
Bitos

avatar

Messages : 235
Date d'inscription : 26/01/2013
Age : 35
Localisation : Ste-Marie-du-Mont

MessageSujet: Re: Big block 454 LS5   Mar Avr 30, 2013 4:41 pm

En revanche, je ne trouve pas de cale comme celle de gauche chez summit.
Revenir en haut Aller en bas
lindien
Admin
avatar

Messages : 2930
Date d'inscription : 25/12/2011
Age : 55
Localisation : ile de france

MessageSujet: Re: Big block 454 LS5   Mar Avr 30, 2013 4:47 pm

oui , en effet , les "shims" sont les rondelles les plus plates ............ est ce que les autres pieces sont fixes ou bien est ce un roulement et elles tournent sur elles meme .?????

_________________
BOOSTER LA VIE ....... ....
Revenir en haut Aller en bas
http://www.prestage.fr
Bitos

avatar

Messages : 235
Date d'inscription : 26/01/2013
Age : 35
Localisation : Ste-Marie-du-Mont

MessageSujet: Re: Big block 454 LS5   Mar Avr 30, 2013 4:50 pm

Oui elles tournent sur elles mêmes mais ce n'est pas un roulement (ça couine quand je le tourne).
Revenir en haut Aller en bas
lindien
Admin
avatar

Messages : 2930
Date d'inscription : 25/12/2011
Age : 55
Localisation : ile de france

MessageSujet: Re: Big block 454 LS5   Mar Avr 30, 2013 5:20 pm

je pense qu'il y a quand meme des aiguilles dedans ............ ca couine parce que c'est sec ...........

_________________
BOOSTER LA VIE ....... ....
Revenir en haut Aller en bas
http://www.prestage.fr
Bitos

avatar

Messages : 235
Date d'inscription : 26/01/2013
Age : 35
Localisation : Ste-Marie-du-Mont

MessageSujet: Re: Big block 454 LS5   Mar Avr 30, 2013 5:40 pm

Ca se nomme "shims" aussi comme les autres?
Il faut que je regarde si ça existe avec la marque compcam?
Revenir en haut Aller en bas
Bitos

avatar

Messages : 235
Date d'inscription : 26/01/2013
Age : 35
Localisation : Ste-Marie-du-Mont

MessageSujet: Re: Big block 454 LS5   Mar Avr 30, 2013 6:47 pm

Ces roulements ne s'appellent pas "SPACERS" à toute hasard?
Revenir en haut Aller en bas
lindien
Admin
avatar

Messages : 2930
Date d'inscription : 25/12/2011
Age : 55
Localisation : ile de france

MessageSujet: Re: Big block 454 LS5   Mar Avr 30, 2013 7:00 pm

des shims , sont des spacer .......

enfin , plus precisement ce sont des calles de rattrapage de jeu ...

_________________
BOOSTER LA VIE ....... ....
Revenir en haut Aller en bas
http://www.prestage.fr
Bitos

avatar

Messages : 235
Date d'inscription : 26/01/2013
Age : 35
Localisation : Ste-Marie-du-Mont

MessageSujet: Re: Big block 454 LS5   Mar Avr 30, 2013 7:46 pm

Ok merci l'indien.Very Happy
Je suppose qu'on peut cumuler les cales....
Revenir en haut Aller en bas
lindien
Admin
avatar

Messages : 2930
Date d'inscription : 25/12/2011
Age : 55
Localisation : ile de france

MessageSujet: Re: Big block 454 LS5   Mar Avr 30, 2013 8:57 pm

oui , on peut cumuler ou il y a des cales plus epaisses ........... quand a tes "bases" de springs je ne sais pas trop ce que c'est , peut etre pour rattraper une hauteur de springs plus importante .......

_________________
BOOSTER LA VIE ....... ....
Revenir en haut Aller en bas
http://www.prestage.fr
JPLPERFORMANCE

avatar

Messages : 371
Date d'inscription : 09/01/2012
Age : 60
Localisation : laval québec canada

MessageSujet: Re: Big block 454 LS5   Mer Mai 01, 2013 12:23 am

Bitos a écrit:
Ca se nomme "shims" aussi comme les autres?
Il faut que je regarde si ça existe avec la marque compcam?
Salut les gars cela se nome roto cap il y en a seulement sur les échappements , ca force la soupape a tourner sur elle même pour plus de longévité en moteur standard , dans le 350 elles sont au dessus du ressort , dans le 454 en dessous
si tu ne trouve rien je te trouve cela . a+
Revenir en haut Aller en bas
